Описание

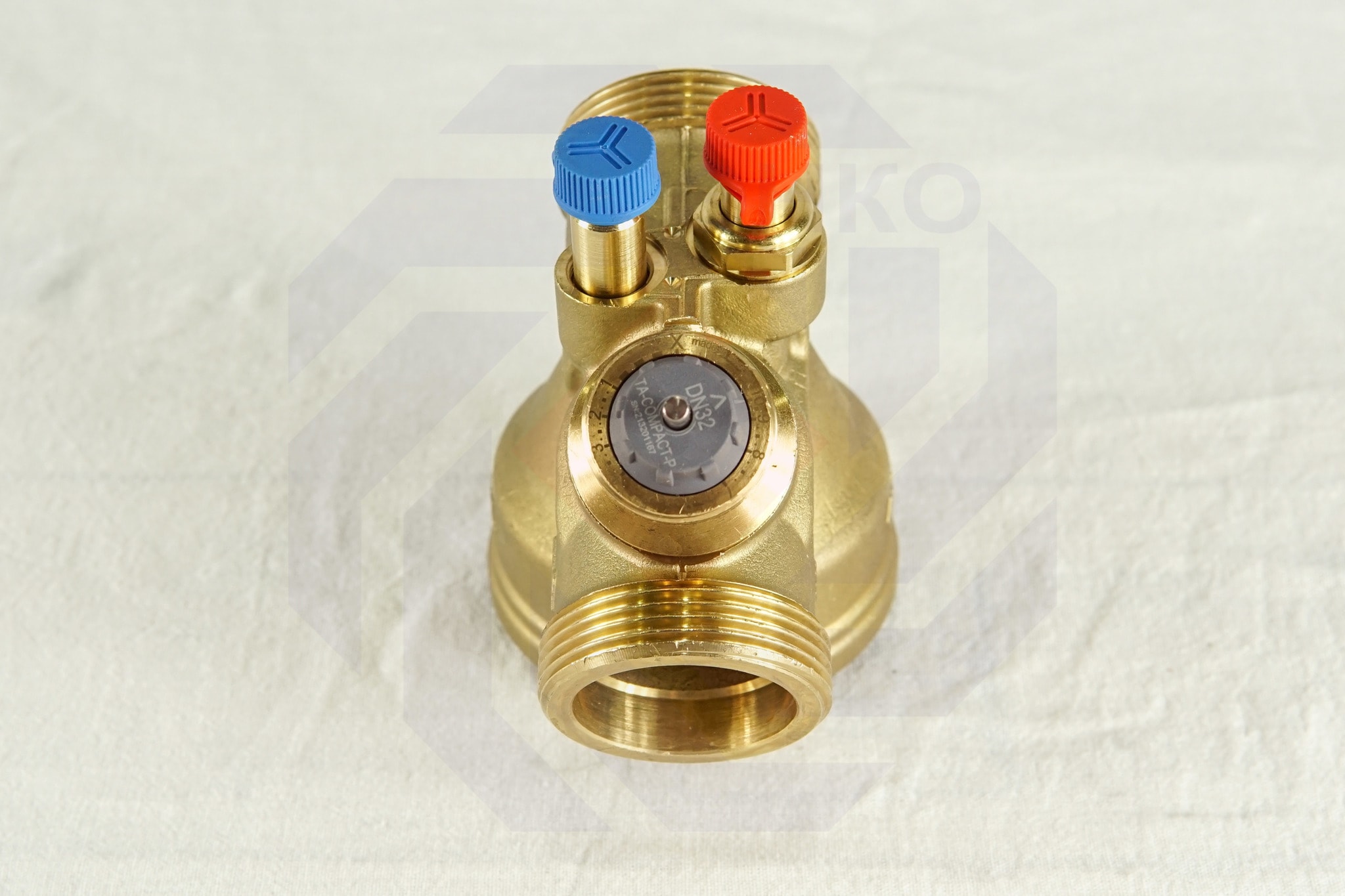

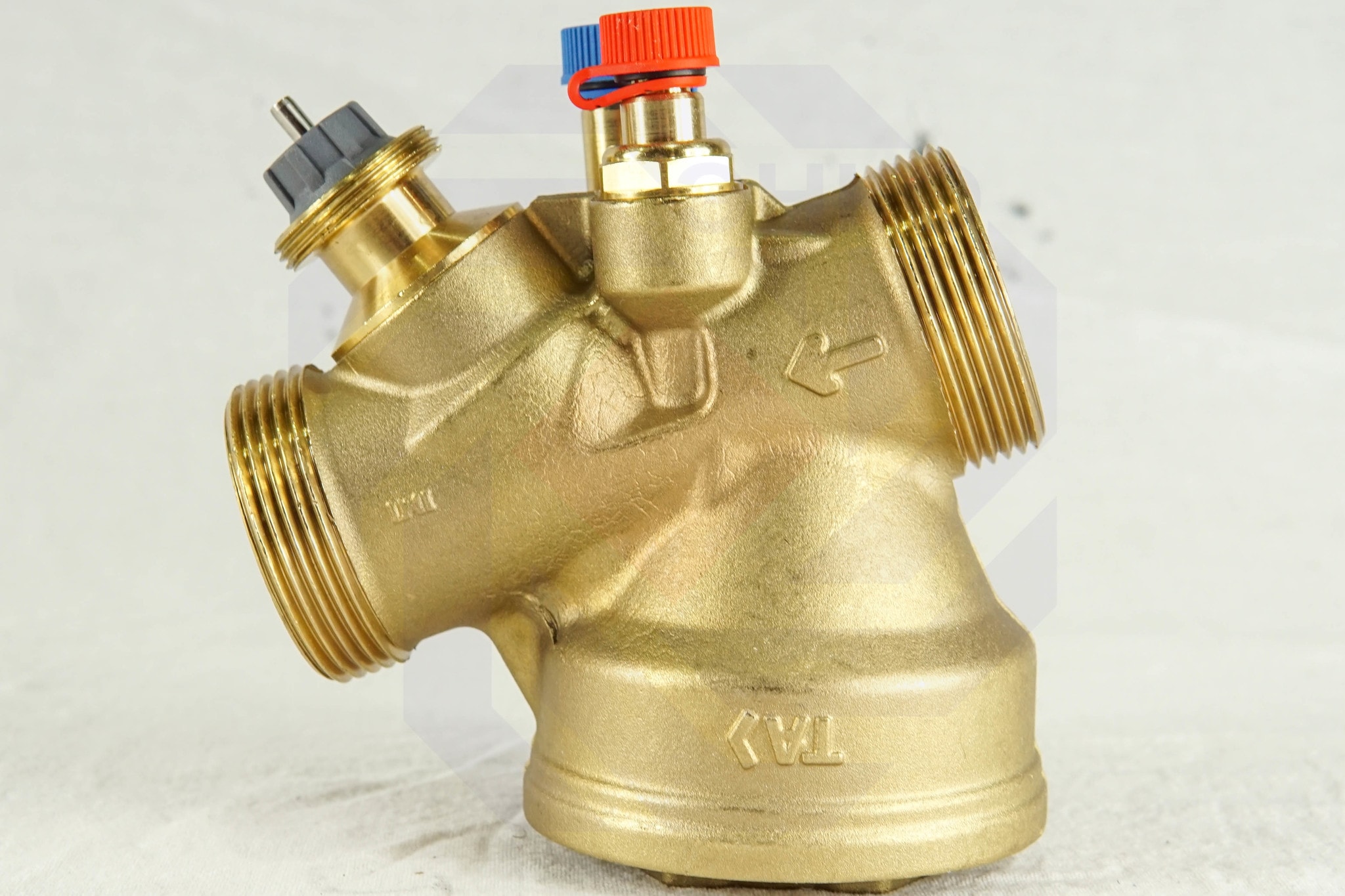

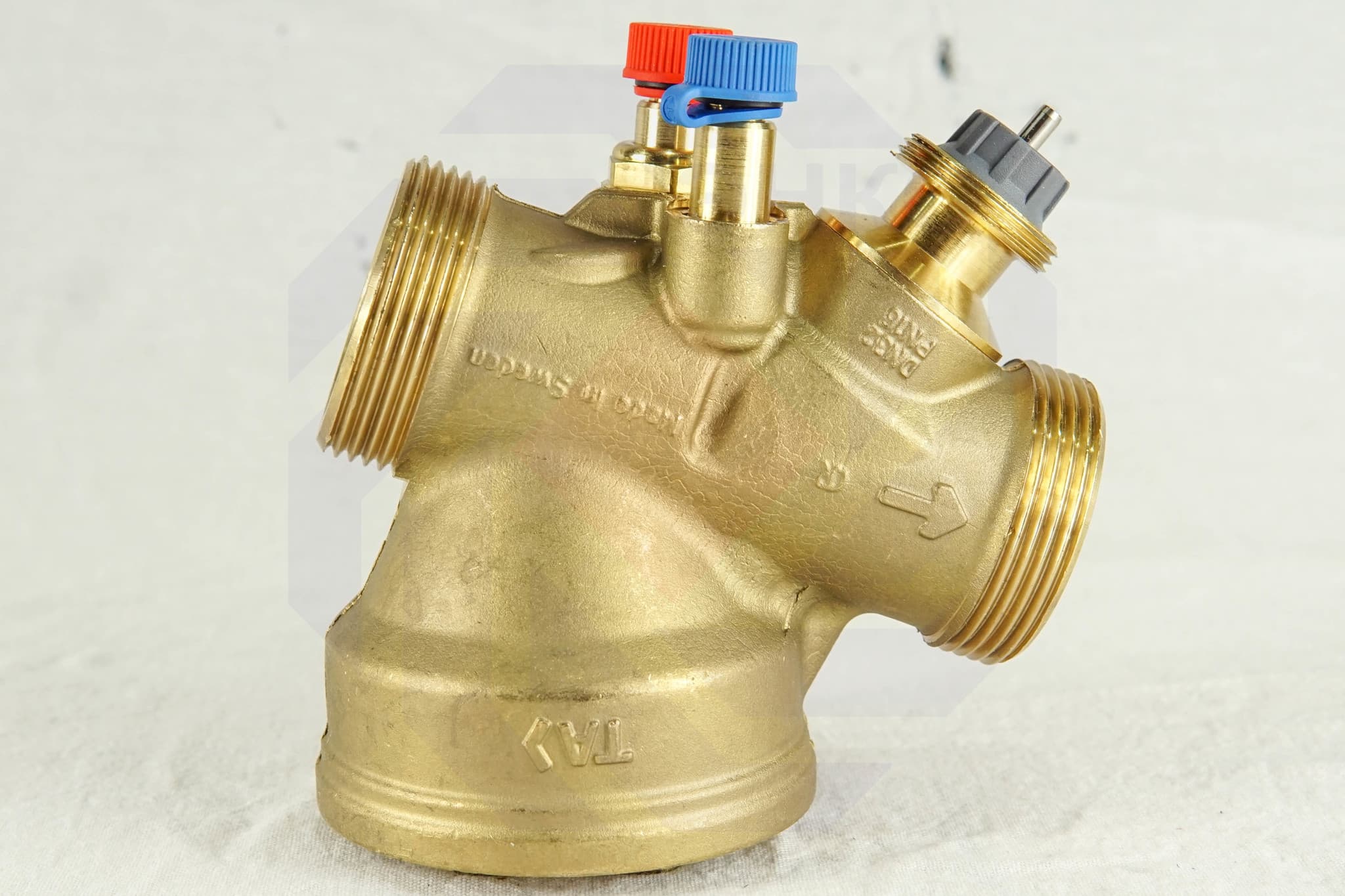

Балансировочный и регулирующий клапан IMI TA TA-COMPACT-P, не зависящий от перепада давления, обеспечивает непревзойденную производительность всей системы на протяжении многих лет эксплуатации. Специально разработанная конструкция клапана обеспечивает точную регулировку расхода теплоносителя и устраняет проблемы перерасхода. Клапан TA-COMPACT-P в сочетании с другим балансировочным оборудованием от IMI Hydronic Engineering – основа высокой производительности и надежности всей системы.
Совместимый с on-off приводами.
Функции:
регулирование
предварительная настройка (максимальный расход)
регулирование перепада давления
измерение (ΔH, t, q)
закрытие (для отключения системы на период обслуживания – смотрите также Класс герметичности)
Область применения
отопление
холодоснабжение
Технические характеристики
Гидравлические
Диаметр DN, мм:32
Расход Q, м³/ч, макс:3,7
Дифференциальное давление ΔpV, кПа, мин:23
Дифференциальное давление ΔpV, кПа, макс:400
Диапазон настроек расхода Q, м³/ч, макс:0,800 - 3,700
Ограничения
Рабочее давление P, бар, макс:16
Рабочая температура T, °C, мин:-10
Рабочая температура T, °C, макс:90
Управление
Подходящие электроприводы, модели:EMO-T
Ход штока, мм:4
Присоединение электропривода, тип:M30⨯1,5
Диапазон настроек расхода Q, м³/ч, макс:0,800 - 3,700
Материалы, цвета и вес
Вес, кг:1,5
Уплотнение:EPDM
Корпус:AMETAL®
Уплотнение штока:EPDM
Конус клапана:латунь (CW724R)
Вставка клапана:AMETAL®
Шток/Штоки:нержавеющая сталь
Мембрана:EPDM и HNBR
Пружина:нержавеющая сталь
Вставка блока Δp:PPS
Присоединения и размеры
Тип присоединения:резьбовое
Присоединение резьбовое G, дюймы:1¼
Разное
Мембрана:EPDM и HNBR
