Описание

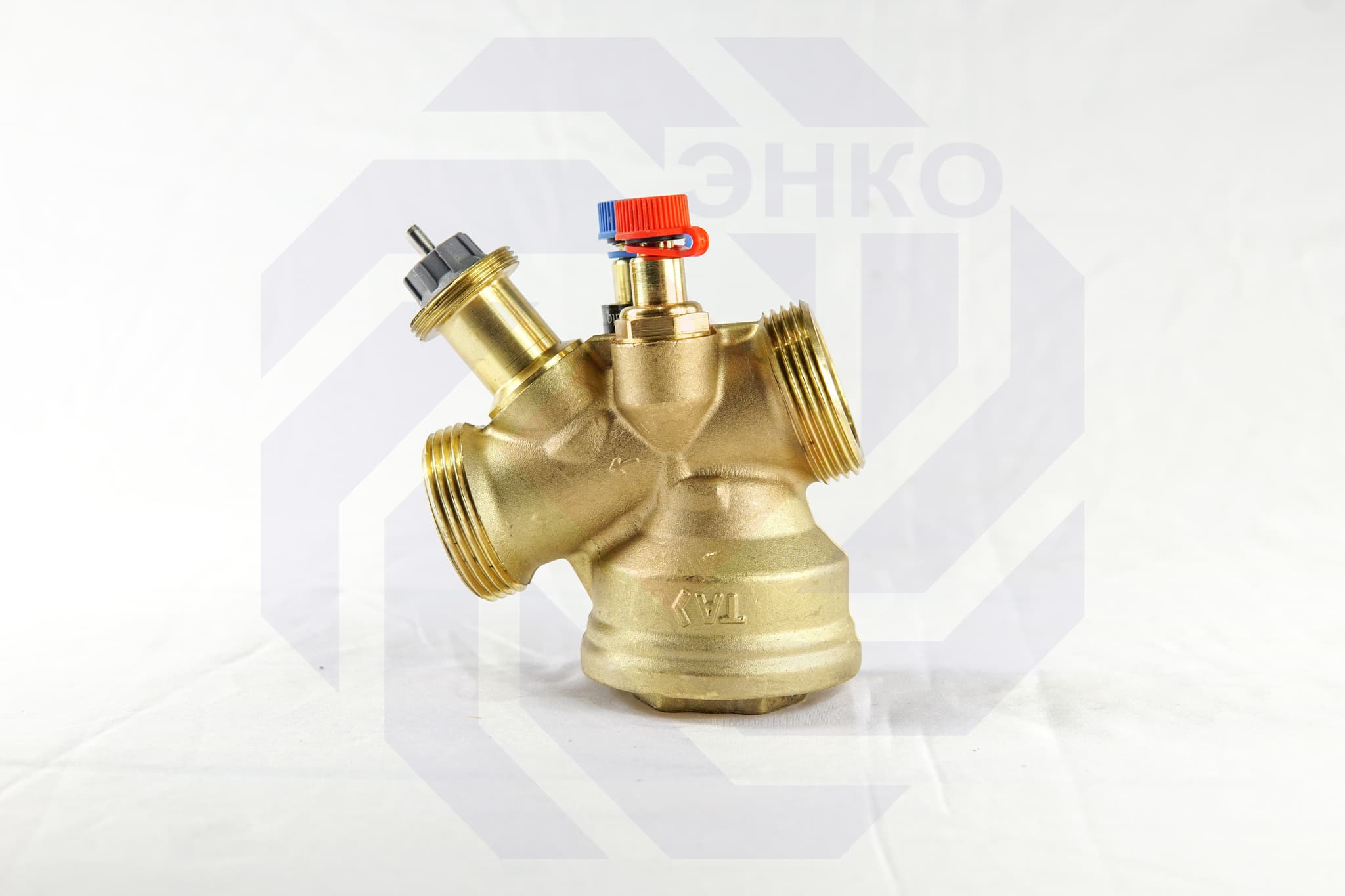

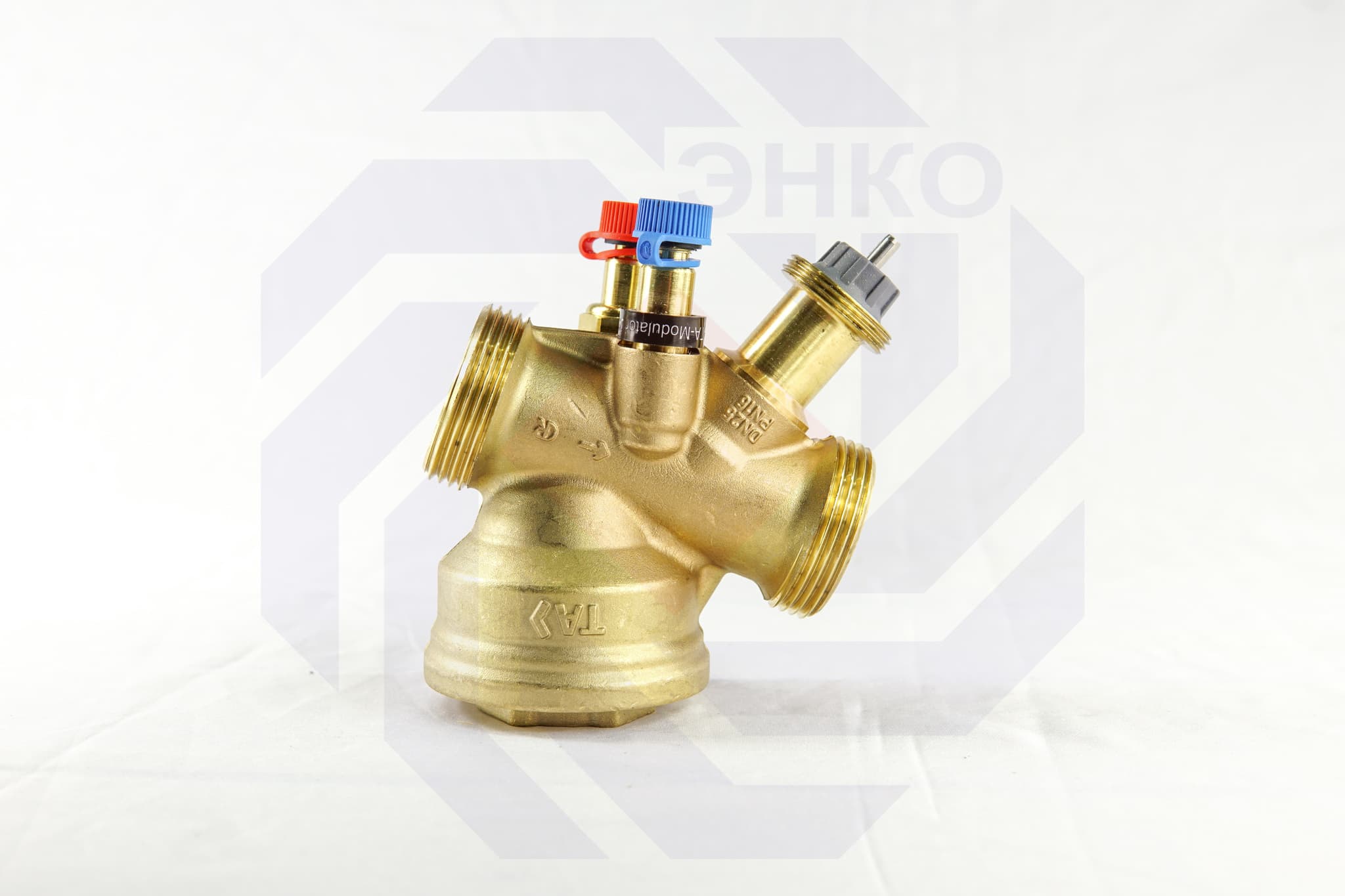

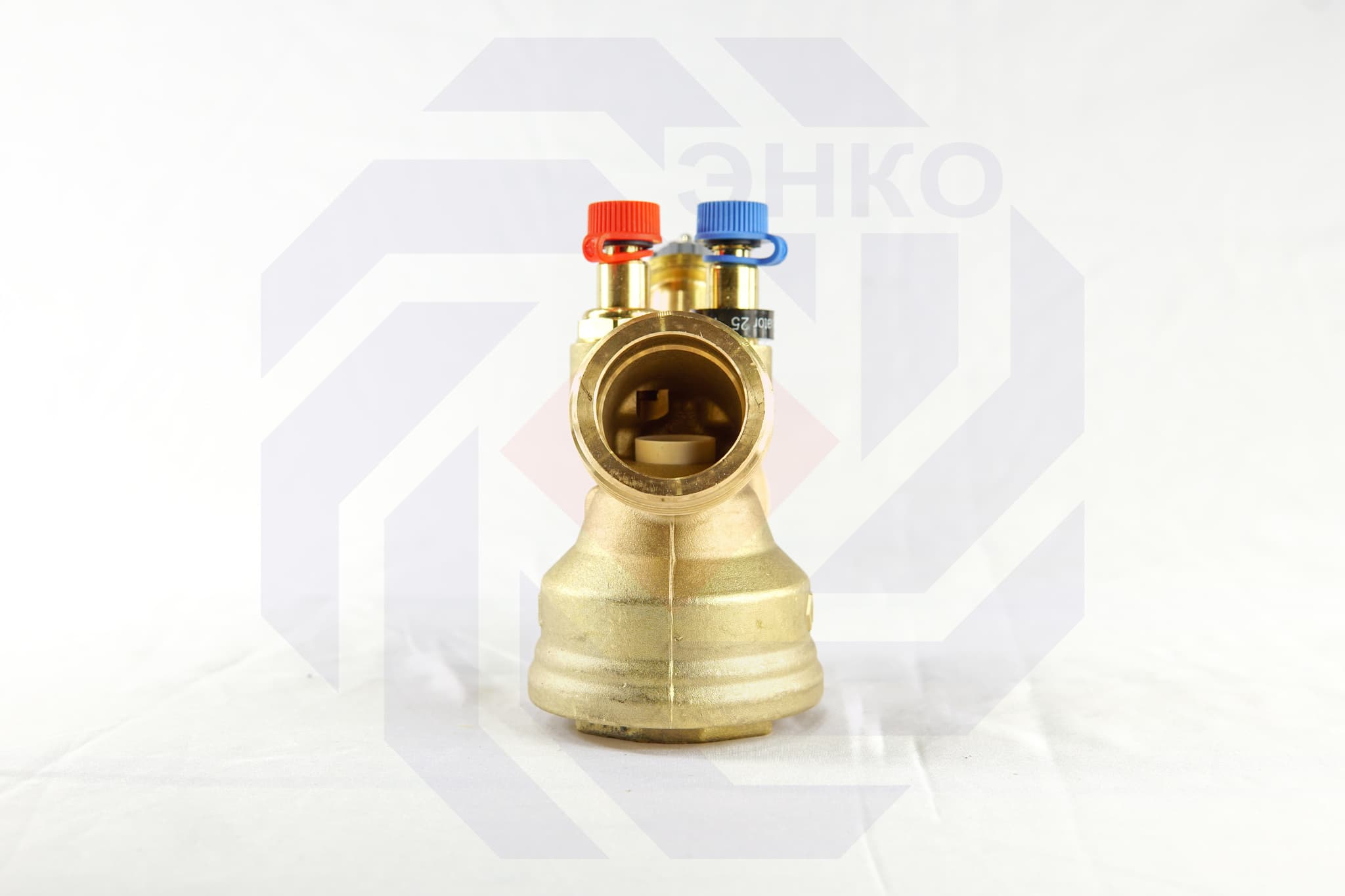

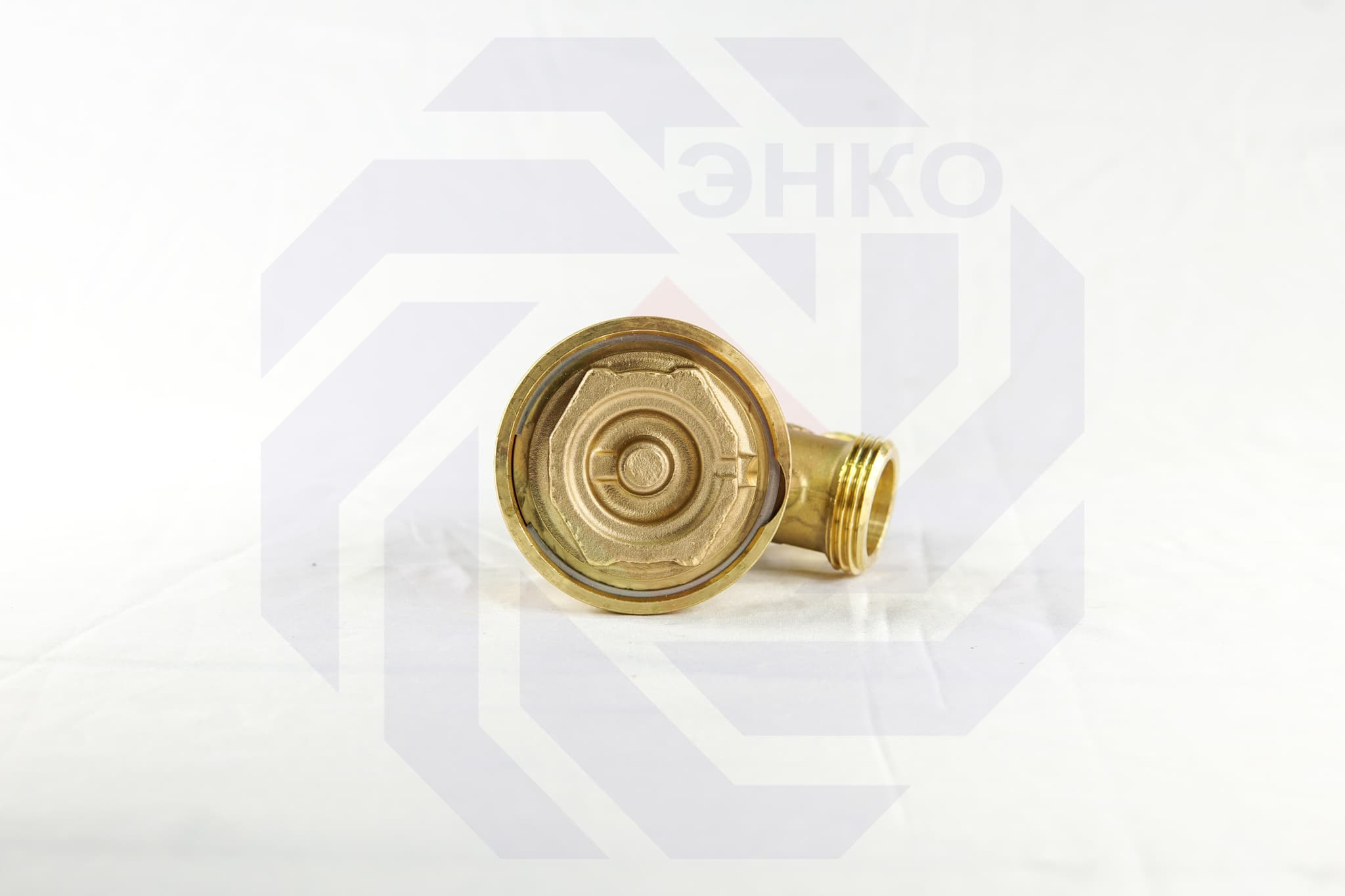

Клапан IMI TA TA-Modulator с уникальной равнопроцентной регулирующей характеристикой. Он совместим с линейными пропорциональными или 3-точечными приводами. Встроенный регулятор перепада давления обеспечивает превосходное управление, устойчивость регулирования и автоматическое ограничение расчетного расхода. Измерение расхода и располагаемого давления дает возможность оптимизации и диагностики системы.
Совместимый с пропорциональными (0-10 В) или 3-точечными приводами.
Функции:
регулирование EQM: DN 15-150 нормальный расход
регулирование LIN: DN 100-150 высокий расход
предварительная настройка (максимальный расход)
регулирование перепада давления
измерение (ΔH, t, q)
изоляция (для использования при обслуживании системы – смотрите “Класс герметичности”)
Область применения
отопление
холодоснабжение
Технические характеристики
Гидравлические
Диаметр DN, мм:25
Дифференциальное давление ΔpV, кПа, макс:600
Расход Q, м³/ч, макс:1,75
Дифференциальное давление ΔpV, кПа, мин:23
Диапазон настроек расхода Q, м³/ч, макс:0,340 - 1,750
Ограничения
Рабочее давление P, бар, макс:16
Рабочая температура T, °C, мин:-20
Рабочая температура T, °C, макс:120
Материалы, цвета и вес
Вес, кг:0,8
Уплотнение:EPDM
Корпус:AMETAL®
Уплотнение штока:EPDM
Конус клапана:латунь (CW724R)
Шток/Штоки:нержавеющая сталь
Пружина:нержавеющая сталь
Мембрана:EPDM
Вставка клапана:AMETAL® и PPS
Вставка блока Δp:PPS и AMETAL® или PPS
Присоединения и размеры
Тип присоединения:резьбовое
Присоединение резьбовое G, дюймы:1
Разное
Мембрана:EPDM
Управление
Подходящие электроприводы, модели:TA-Slider 160, TA-MC50-C(необх,адаптер)
Ход штока, мм:6,5
Присоединение электропривода, тип:M30⨯1,5
Диапазон настроек расхода Q, м³/ч, макс:0,340 - 1,750
