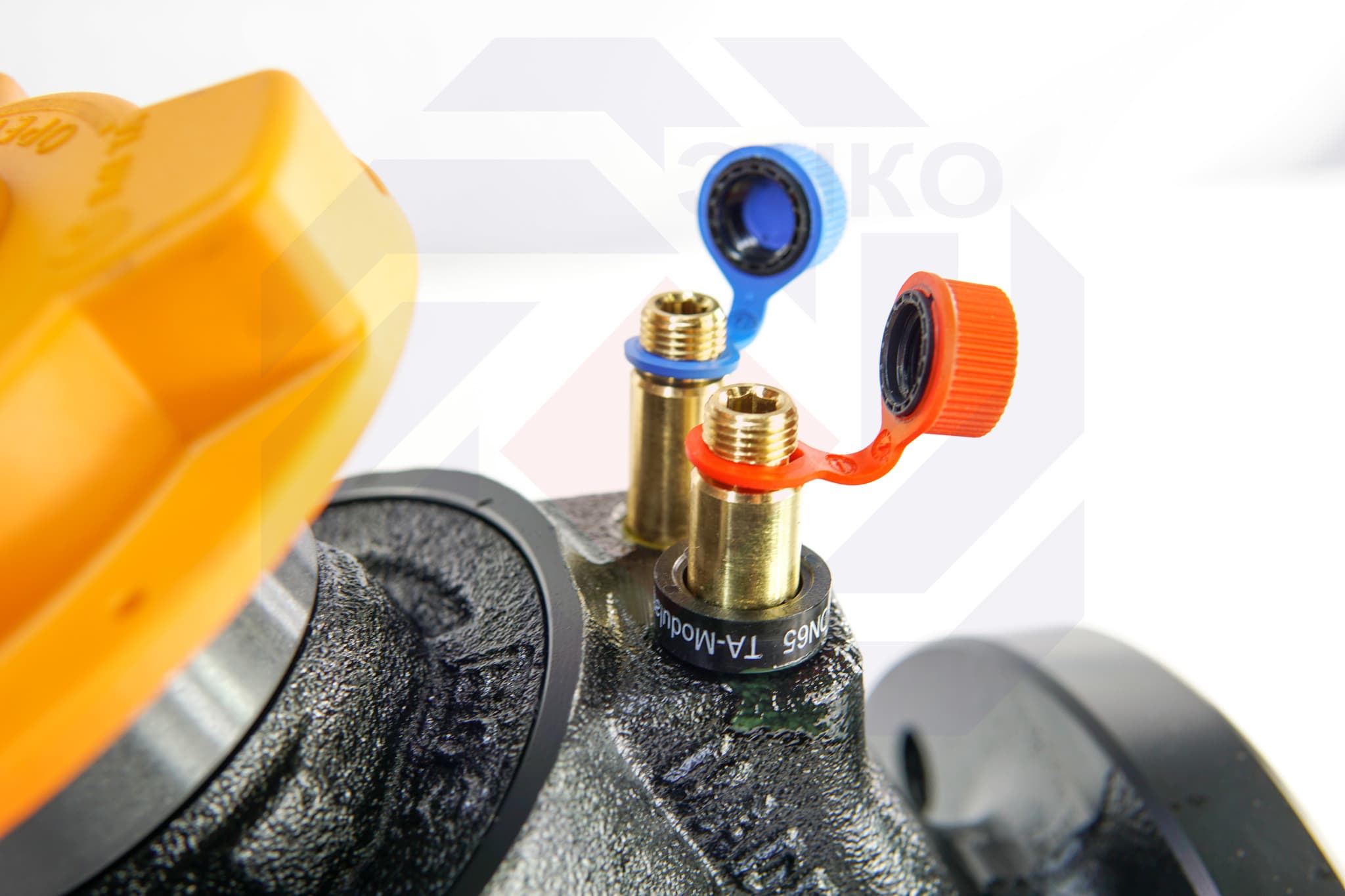

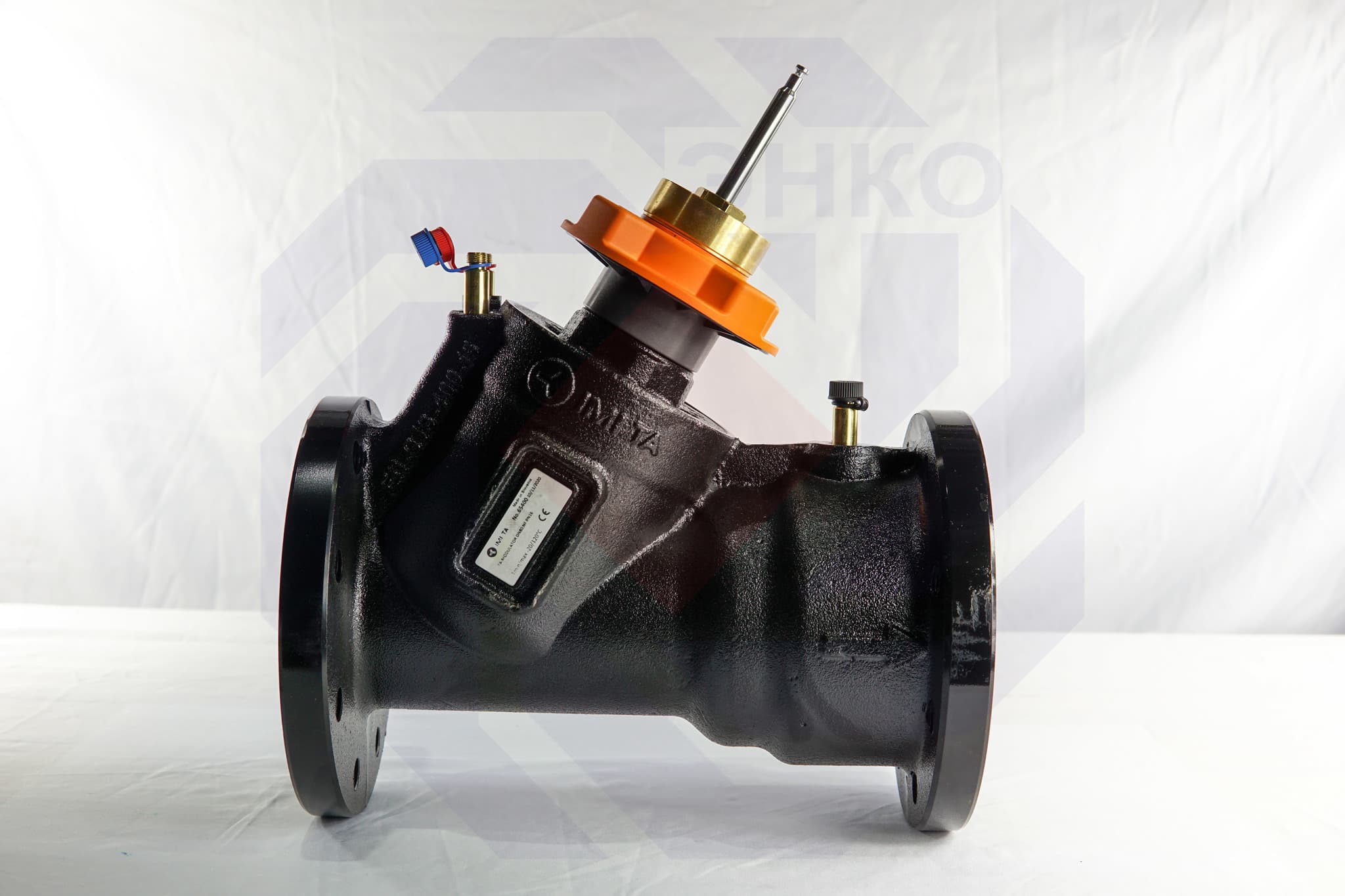

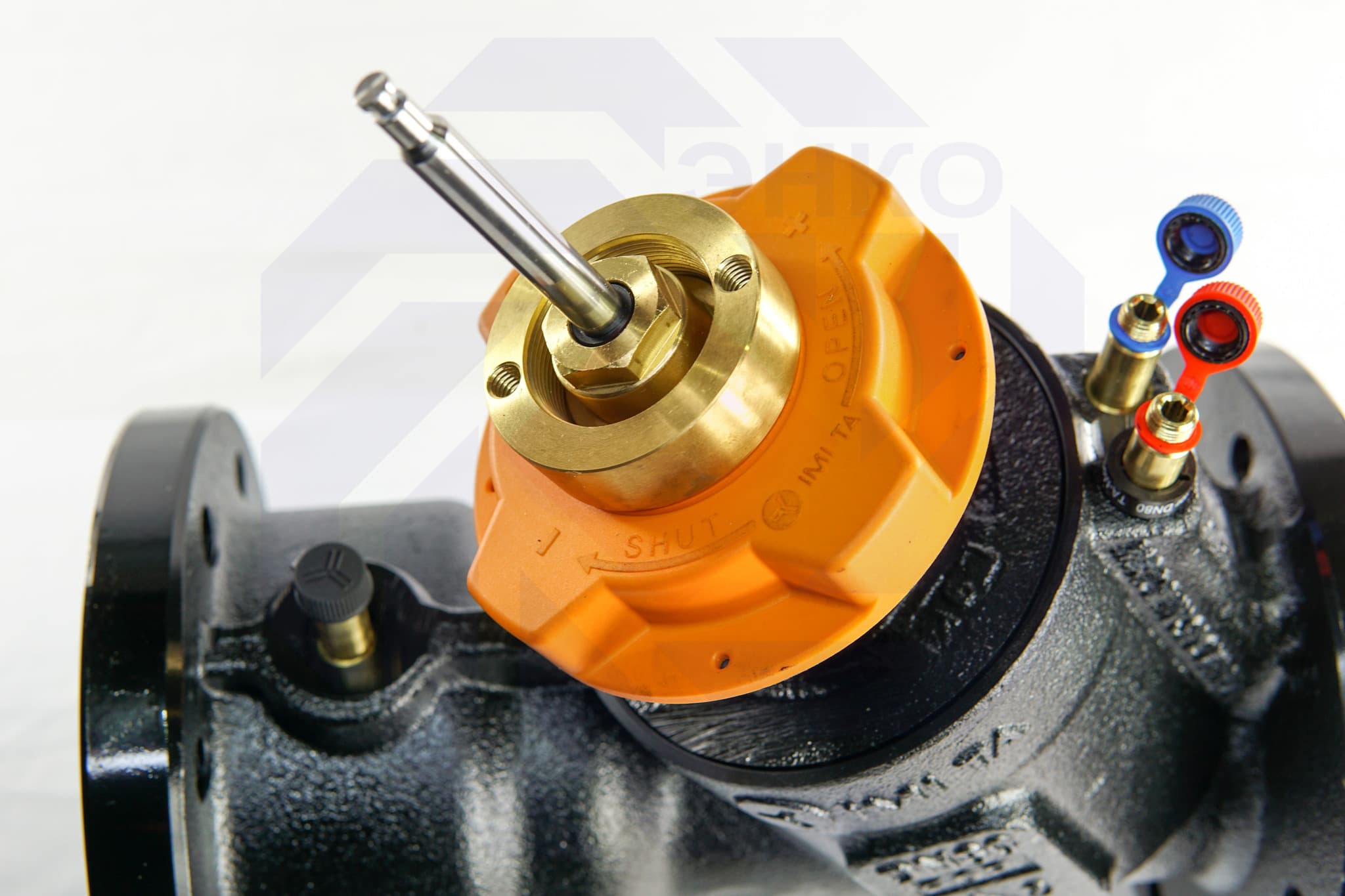

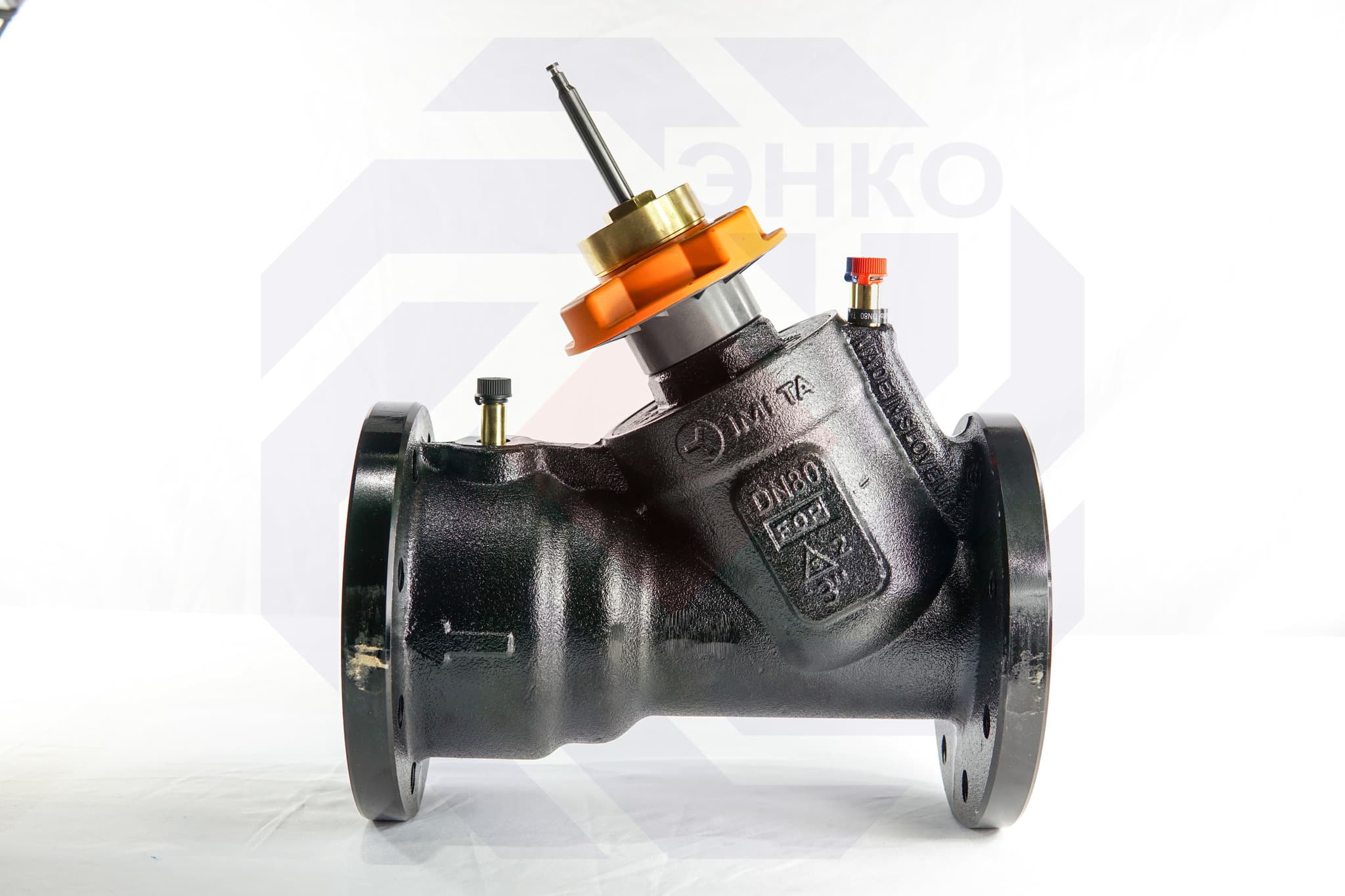

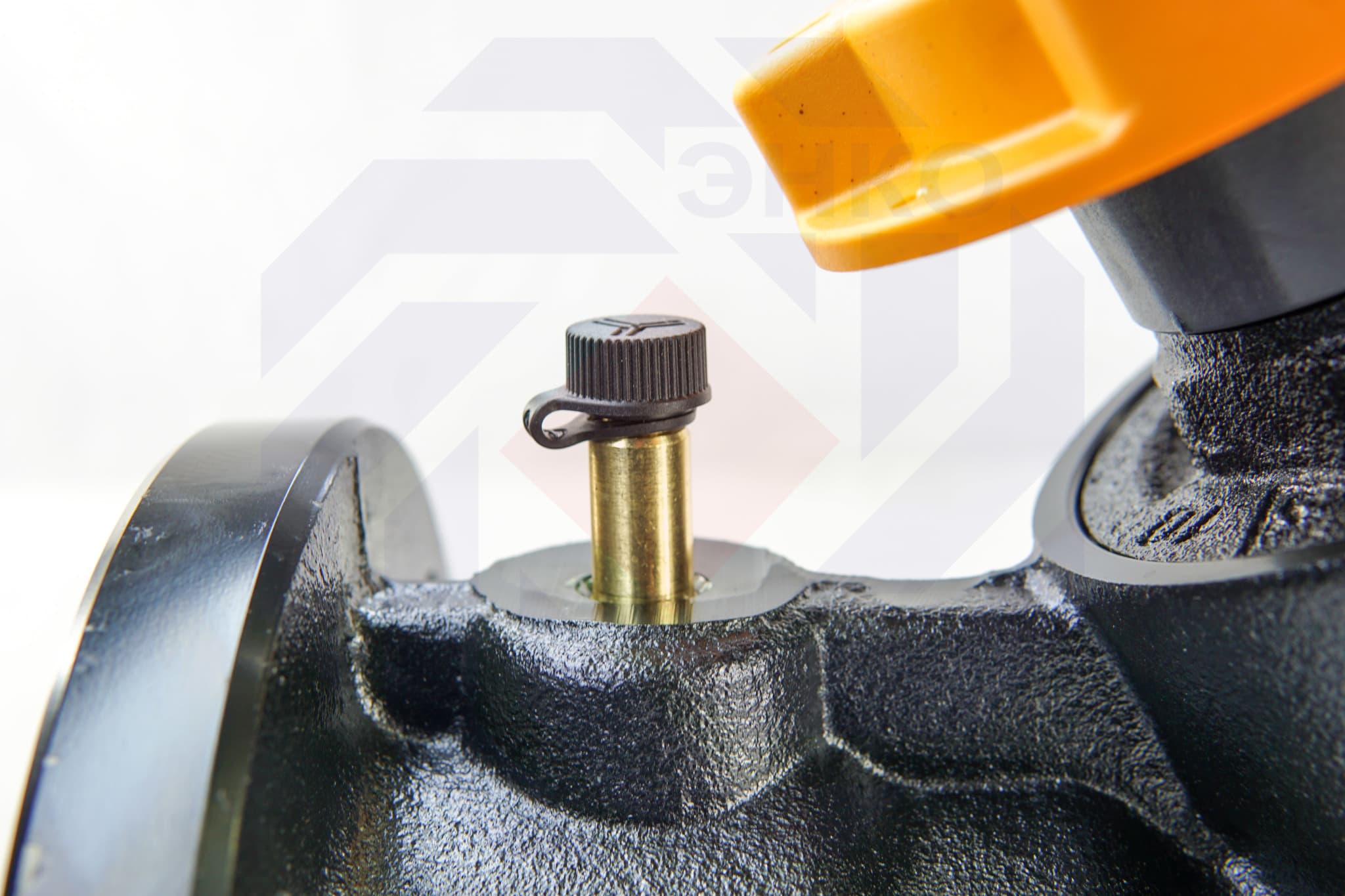

Клапан балансировочный и регулирующий IMI TA-Modulator DN 80
артикул: 32202111101
1 144 031 ₸
Наличие:
Алматы
Астана
Шымкент
Актобе
Костанай
Описание
Клапан IMI TA TA-Modulator с уникальной равнопроцентной регулирующей характеристикой. Он совместим с линейными пропорциональными или 3-точечными приводами. Встроенный регулятор перепада давления обеспечивает превосходное управление, устойчивость регулирования и автоматическое ограничение расчетного расхода. Измерение расхода и располагаемого давления дает возможность оптимизации и диагностики системы.
Совместимый с пропорциональными (0-10 В) или 3-точечными приводами.
Функции:
регулирование EQM: DN 15-150 нормальный расход
регулирование LIN: DN 100-150 высокий расход
предварительная настройка (максимальный расход)
регулирование перепада давления
измерение (ΔH, t, q)
изоляция (для использования при обслуживании системы – смотрите “Класс герметичности”)
Область применения
отопление
холодоснабжение
Технические характеристики
Гидравлические
Диаметр DN, мм:80
Расход Q, м³/ч, макс:37,3
Дифференциальное давление ΔpV, кПа, макс:800
Диапазон настроек расхода Q, м³/ч, макс:5,850 - 37,300
Ограничения
Рабочее давление P, бар, макс:16
Рабочая температура T, °C, мин:-20
Рабочая температура T, °C, макс:120
Управление
Подходящие электроприводы, модели:TA-Slider 750, TA-MC100 FSE/FSR(с возвратной пружиной)
Ход штока, мм:20
Присоединение электропривода, тип:IMI
Диапазон настроек расхода Q, м³/ч, макс:5,850 - 37,300
Материалы, цвета и вес
Вес, кг:21,7
Уплотнение:EPDM
Корпус:чугун (EN-GJS-400)
Уплотнение штока:EPDM
Конус клапана:нержавеющая сталь и кольцо EPDM
Вставка клапана:чугун (EN-GJS-400) и латунь
Шток/Штоки:нержавеющая сталь
Мембрана:армированный EPDM
Пружина:нержавеющая сталь
Вставка блока Δp:чугун (EN-GJS-400), нержавеющая сталь и латунь
Седло клапана:нержавеющая сталь
Присоединения и размеры
Тип присоединения:фланцевое
Присоединение фланцевое DN, мм:80
Разное
Мембрана:армированный EPDM
