Описание

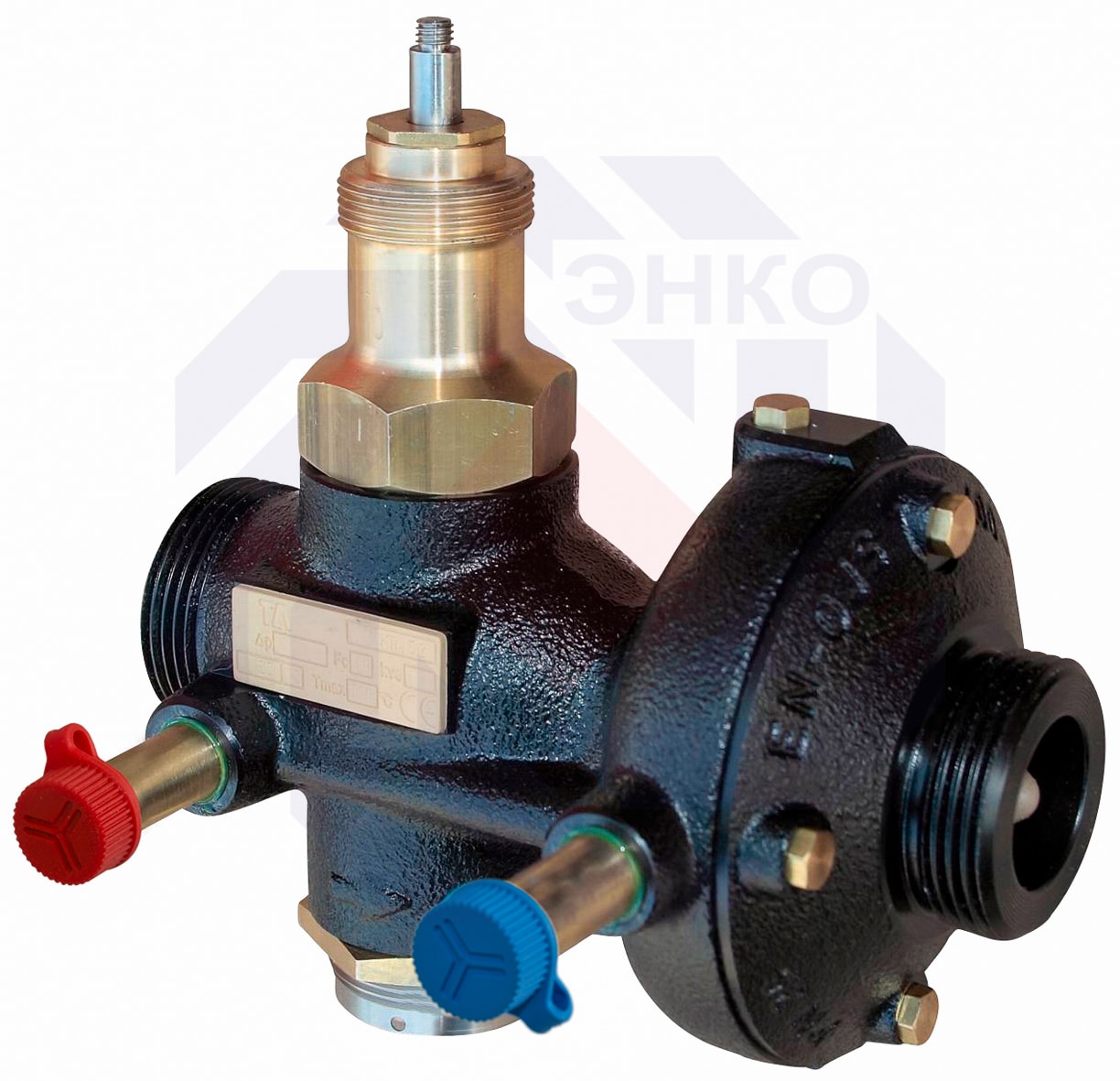

Данные высокопроизводительные и компактные комбинированные регулирующие клапаны IMI KTM 512 для систем тепло и холодоснабжения с переменным расходом особенно эффективны в условиях высокой температуры и перепада давления. Эти клапаны также подходят для использования во вторичных контурах систем централизованного теплоснабжения и холодоснабжения. Высокая степень коррозионной защиты обеспечивается электрофоретической окраской корпуса из ковкого чугуна, в то время как форма регулировочного конуса придает клапану характеристики, необходимые для модуляционного регулирования.
Функция:
Регулировка перепада давления на встроенном регулирующем клапане и регулировка расхода.
Область применения
отопление
холодоснабжение
Технические характеристики
Гидравлические
Диаметр DN, мм:15
Расход Q, м³/ч, макс:1,4
Дифференциальное давление ΔpV, кПа, мин:80
Дифференциальное давление ΔpV, кПа, макс:1600
Ограничения
Рабочее давление P, бар, макс:16
Рабочая температура T, °C, мин:-10
Рабочая температура T, °C, макс:120
Управление
Подходящие электроприводы, модели:TA-Slider 500, TA-MC50
Ход штока, мм:10
Присоединение электропривода, тип:M30⨯1,5
Материалы, цвета и вес
Вес, кг:1,5
Уплотнение:EPDM
Корпус:чугун (EN-GJS-400)
Уплотнение штока:EPDM
Шток/Штоки:нержавеющая сталь
Мембрана:EPDM
Присоединения и размеры
Тип присоединения:резьбовое
Присоединение резьбовое G, дюймы:1
Разное
Мембрана:EPDM
