Описание

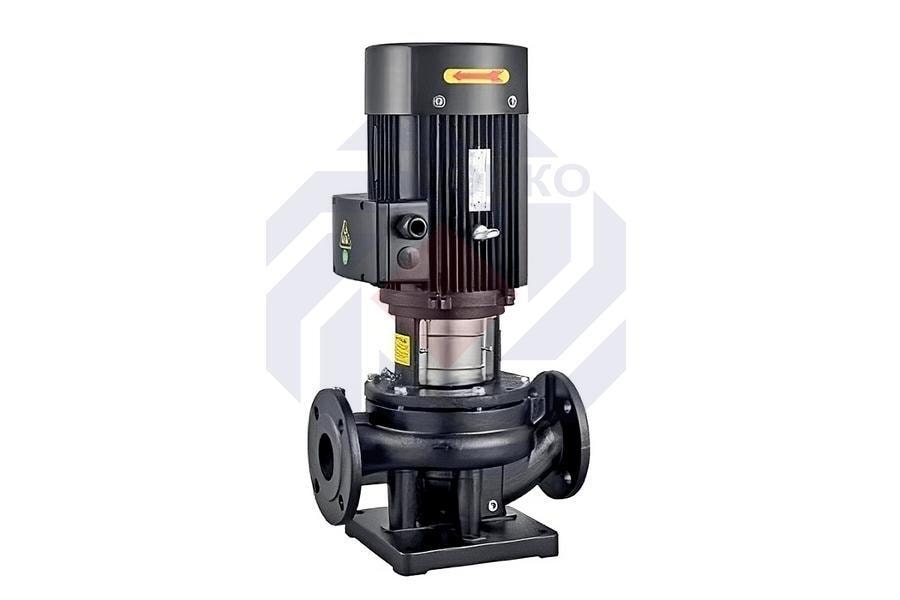

Вертикальный насос типа in-line ENKO TK40-48/2
Вертикальные центробежные трехфазные насосы типа in-line ENKO серии TK применяются для циркуляции, повышения давления и перекачивания жидкостей в системах технологического водоснабжения, орошения, пожаротушения.
Высококачественные материалы корпуса (чугун, нержавеющая сталь) и уплотнений (NBR), обеспечивают широкий температурный диапазон работы и продолжительный срок службы. Соосное расположение присоединительных фланцев позволяет прямое подключение насоса в горизонтальный трубопровод с одинаковым диаметром.
Такая конструкция насоса (ин-лайн) позволяет компактно расположить оборудование и даёт возможность монтажа и ремонта без разборки всей системы.
Насос выполнен в виде моноблока. Гидравлическая часть состоит из корпуса насоса, рабочего колеса, вала насоса и торцевого уплотнения. Вал насоса через муфту жестко соединяется со стандартным электродвигателем.
Условия эксплуатации
- Перекачивание маловязких чистых, негорючих, невозгораемых или невзрывоопасных жидкостей, не содержащих твердые частицы или волокна;
- температура окружающей среды макс. до +40 °C;
- максимальная расчётная высота над уровнем моря: 1000 м, (при большей высоте потребуется более мощный насос);
- направление вращения насоса: по часовой стрелке со стороны крышки вентилятора мотора;
- температура перекачиваемой жидкости °C: от -15°C до +105°C.
Область применения
отопление
вентиляция
кондиционирование
водоснабжение
полив
пожаротушение
Технические характеристики
Гидравлические
Диаметр DN, мм:40
Напор H, м, макс:49,8
Расход Q, м³/ч, макс:32
Напор H, м, ном:48
Расход Q, м³/ч, ном:25
Мощности
Мощность P, кВт, макс:7,5
Ограничения
Рабочая температура T, °C:от -15 до 105
Рабочее давление P, бар, макс:12
Управление
Тип управления электродвигателем:1-скоростной
Электрические
Напряжение U, В, ном:3~380
Степень защиты:IP55
Материалы, цвета и вес
Вес, кг:95
Корпус насоса:чугун
Рабочее колесо:нержавеющая сталь (AISI304)
Вал:нержавеющая сталь (AISI304)
Фонарь:чугун
Уплотнение:NBR
Присоединения и размеры
Тип присоединения:фланцевое
Присоединение фланцевое DN, мм:40
Присоединение всасывающего патрубка DN, мм или G, дюймы:40
Присоединение напорного патрубка DN, мм или G, дюймы:40
