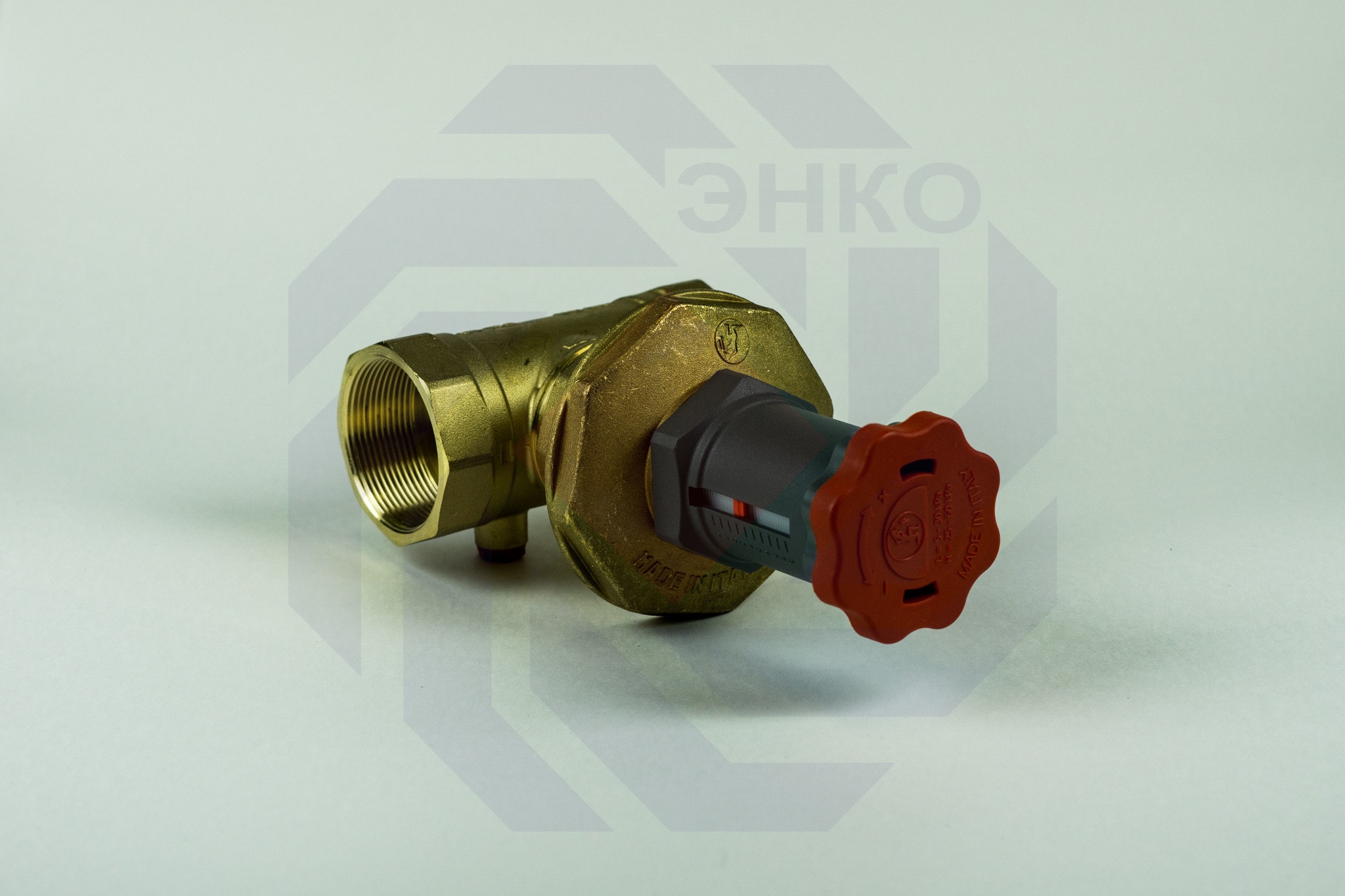

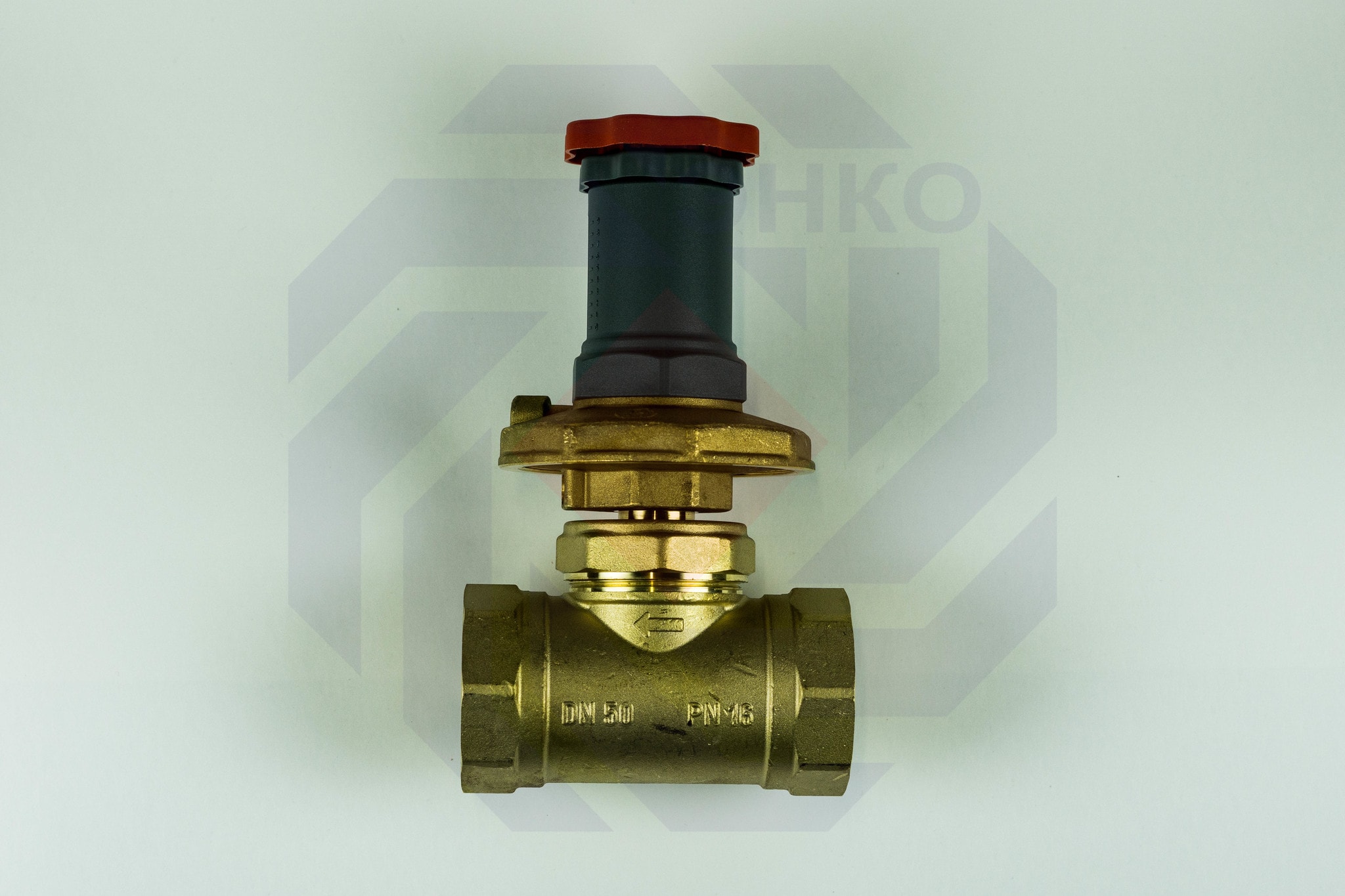

Регулятор перепада давления GIACOMINI R206C DN 50
артикул: R206CY108
174 067 ₸
Наличие:
Алматы
Астана
Шымкент
Актобе
Костанай
Описание
Регулятор перепада давлений GIACOMINI R206C предназначен для автоматического поддержания постоянного заданного перепада давлений подающего и обратного трубопроводов систем отопления и охлаждения.

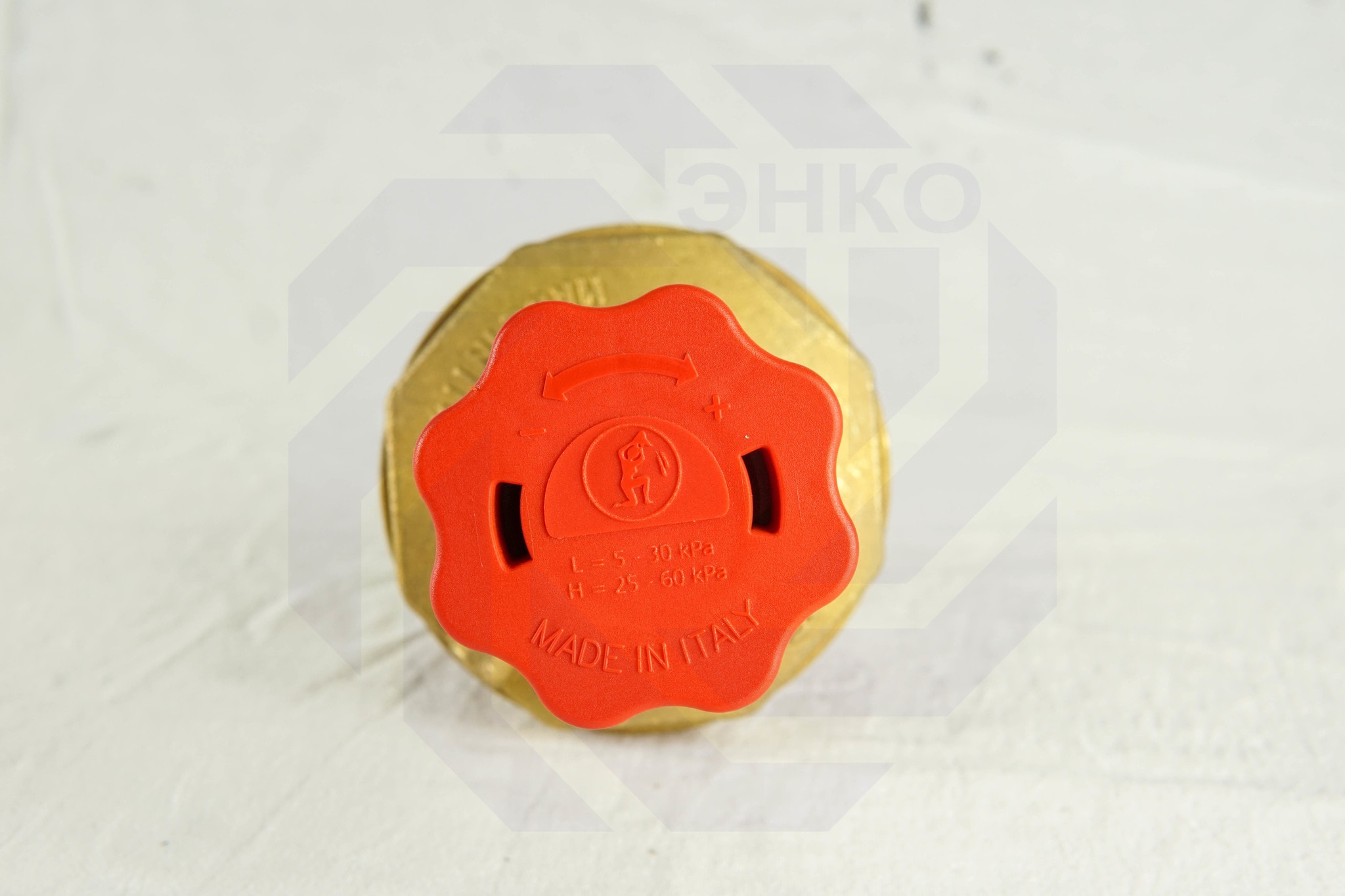

Регулятор перепада давления является пропорциональным регулятором прямого действия. Необходимое значение перепада давлений регулируется бесступенчато, в двух диапазонах – нижнем от 50 до 300 мбар (5 – 30 кПа) и верхнем от 250 до 600 мбар (25 – 60 кПа). Переключение диапазонов осуществляют в ручном режиме переводом муфты в положение «L» (низкое) или «H» (высокое). Необходимое значение настройки или значение поддерживаемого перепада давления определяют по диаграммам регулирования. На предприятии установлено минимальное значение. Необходимая заданная величина устанавливается с использованием специального инструмента.

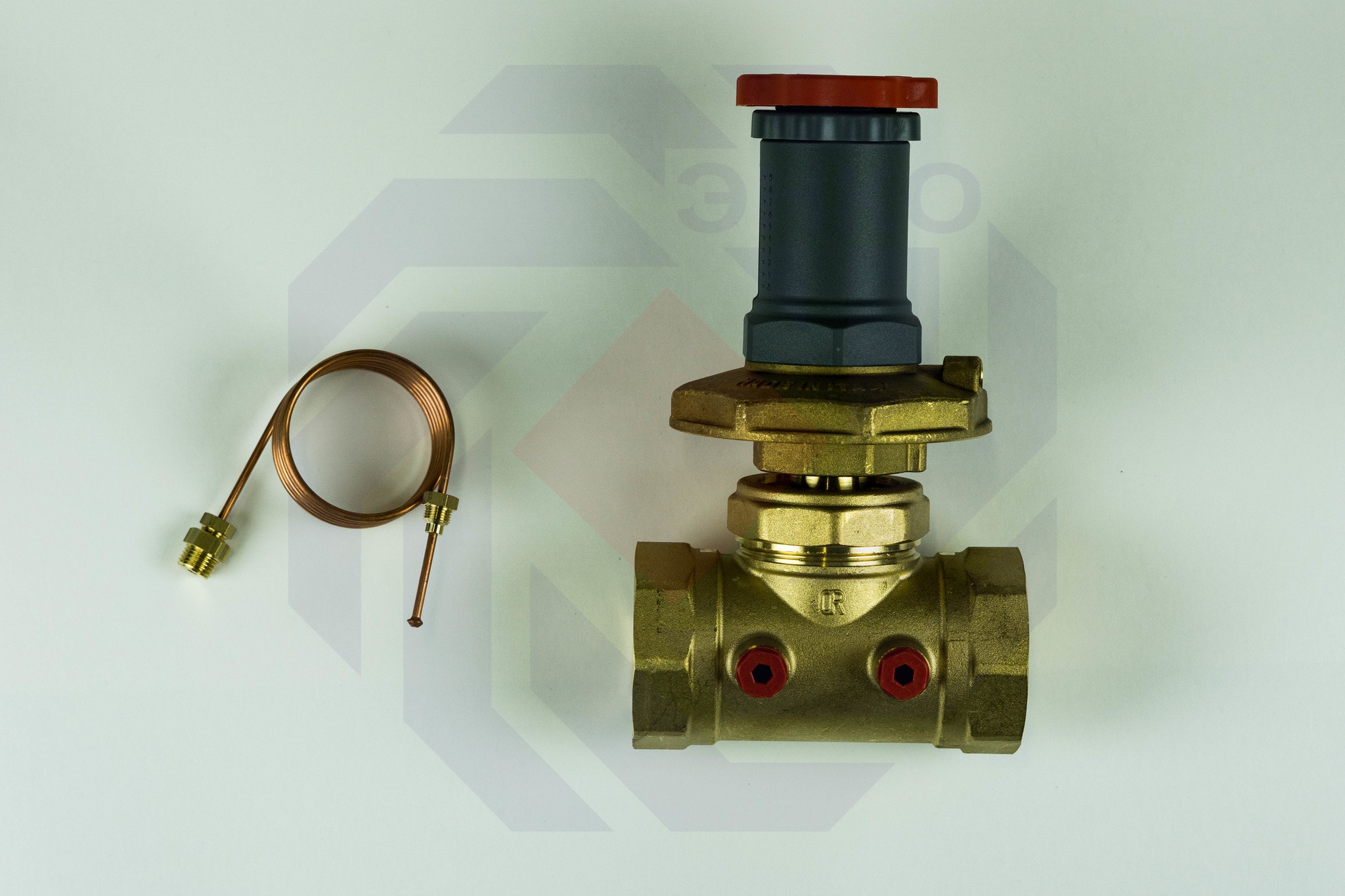

В комплект поставки входит импульсная трубка (1000 мм), которую необходимо подключить к подающей линии. Корпус регулятора перепада давлений имеет внутреннюю резьбу, предусмотрены два штуцера с внутренней резьбой для подсоединения измерительных ниппелей для осуществления измерений дифференциальным манометром.
Область применения
отопление
холодоснабжение
Технические характеристики
Гидравлические
Диаметр DN, мм:50
Kvs, м³/ч:13
Дифференциальное давление ΔpV, кПа, макс:2000
Диапазон настроек перепада давления, кПа:1-5 до 30(“L”) и 2-25 до 60(“H”)
Ограничения
Рабочее давление P, бар, макс:16
Рабочая температура T, °C, мин:-20
Рабочая температура T, °C, макс:110
Материалы, цвета и вес
Вес, кг:2,87
Уплотнение:EPDM
Корпус:латунь DZR (CW602N)
Конус клапана:латунь DZR (CW602N)
Ручка:пластик (PA 6 GF15 и POM)
Цвет ручки:серый и красный
Мембрана:EPDM с армированием из нейлона
Присоединения и размеры
Тип присоединения:резьбовое
Присоединение резьбовое G, дюймы:2
Разное
Длина импульсной трубки, мм:1000
Мембрана:EPDM с армированием из нейлона
