Группа 5. Тепловая автоматика и балансировка

TA-Multi — термостатический клапан для точного регулирования температуры теплоносителя в системах отопления и холодоснабжения. Предусмотрено подключение термостатических головок, приводов и устройств для ограничения температуры обратного потока.

Конструкция клапана с разгруженным по давлению конусом обеспечивает стабильное регулирование даже при значительных перепадах давления в системе.

Модельный ряд включает исполнения DN 10–DN 50 с различными вариантами подключения: внутренняя и наружная резьба, а также пресс-соединения. Резьбовое соединение для термостатической головки — HEIMEIER M30×1,5.

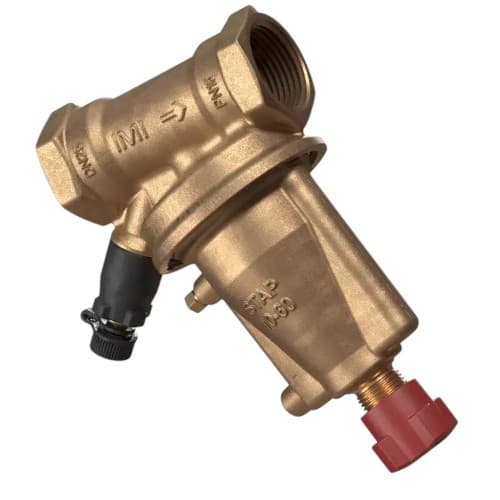

IMI TA STAP является высокоэффективным регулятором перепада давления, поддерживающим его постоянным на потребителе. Этим обеспечивается точное, стабильное и плавное регулирование, снижается риск возникновения шума на регулирующих клапанах и, в результате, простота балансировки и ввода в эксплуатацию. Непревзойденная точность и компактность регулятора STAP делают его особенно удобным для использования во вторичном контуре систем тепло- и холодоснабжения.

Капиллярная трубка 1м и переходные штуцеры G½" и G¾" включены в комплект.

Функции:

поддержание перепада давления

настраиваемая величина перепада давления

закрытие

измерение

дренаж (выборочно)

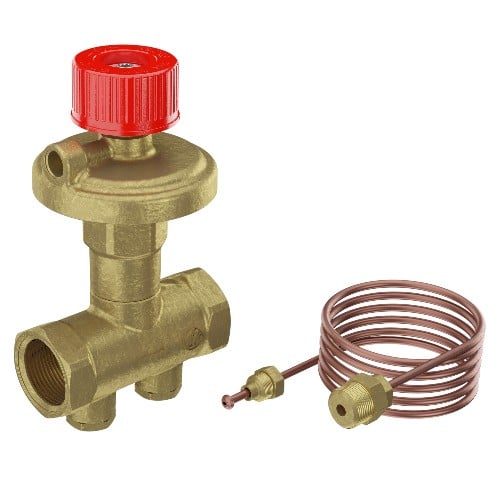

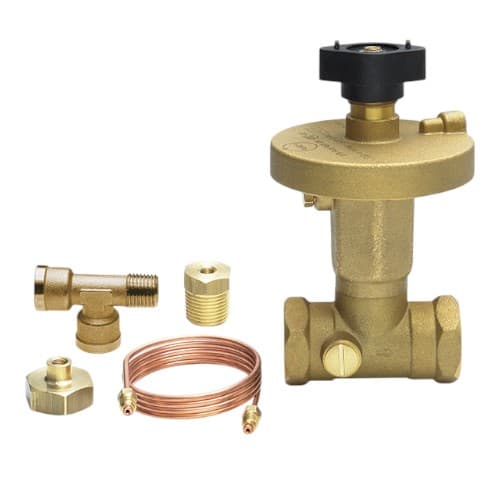

GIACOMINI R206C-1 - это регулятор перепада давления для поддержания постоянного перепада давления в любом гидравлическом контуре при любом расходе. Диапазон регулирования номинального перепада давления от 5 до 30 кПа. Клапан поставляется с капиллярной трубкой длиной 1 м, для подсоединения к штуцеру или регулятору расхода (например, R206B) на подающем трубопроводе.

Клапан R206C-1 рекомендован для регулирования систем с переменным расходом, таких как системы с термостатическими клапанами или коллекторами, управляющими несколькими циркуляционными контурами.

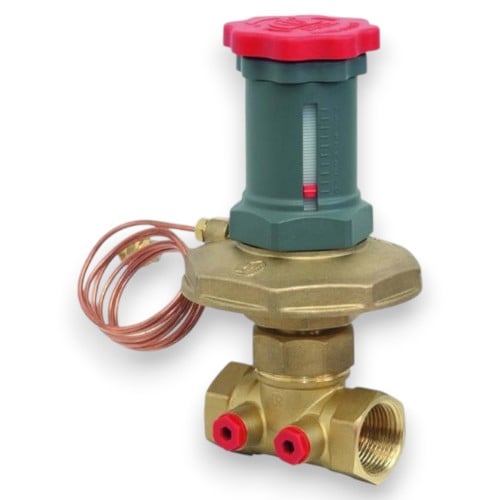

Регулятор перепада давлений GIACOMINI R206C предназначен для автоматического поддержания постоянного заданного перепада давлений подающего и обратного трубопроводов систем отопления и охлаждения.

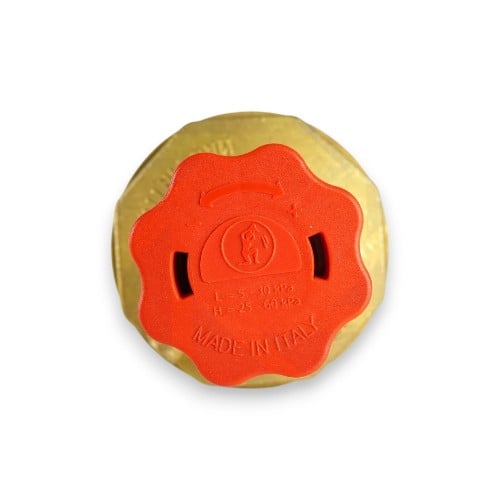

Регулятор перепада давления является пропорциональным регулятором прямого действия. Необходимое значение перепада давлений регулируется бесступенчато, в двух диапазонах – нижнем от 50 до 300 мбар (5 – 30 кПа) и верхнем от 250 до 600 мбар (25 – 60 кПа). Переключение диапазонов осуществляют в ручном режиме переводом муфты в положение «L» (низкое) или «H» (высокое). Необходимое значение настройки или значение поддерживаемого перепада давления определяют по диаграммам регулирования. На предприятии установлено минимальное значение. Необходимая заданная величина устанавливается с использованием специального инструмента.

В комплект поставки входит импульсная трубка (1000 мм), которую необходимо подключить к подающей линии. Корпус регулятора перепада давлений имеет внутреннюю резьбу, предусмотрены два штуцера с внутренней резьбой для подсоединения измерительных ниппелей для осуществления измерений дифференциальным манометром.

Регулятор перепада давлений GIACOMINI R206C предназначен для автоматического поддержания постоянного заданного перепада давлений подающего и обратного трубопроводов систем отопления и охлаждения.

Регулятор перепада давления является пропорциональным регулятором прямого действия. Необходимое значение перепада давлений регулируется бесступенчато, в двух диапазонах – нижнем от 50 до 300 мбар (5 – 30 кПа) и верхнем от 250 до 600 мбар (25 – 60 кПа). Переключение диапазонов осуществляют в ручном режиме переводом муфты в положение «L» (низкое) или «H» (высокое). Необходимое значение настройки или значение поддерживаемого перепада давления определяют по диаграммам регулирования. На предприятии установлено минимальное значение. Необходимая заданная величина устанавливается с использованием специального инструмента.

В комплект поставки входит импульсная трубка (1000 мм), которую необходимо подключить к подающей линии. Корпус регулятора перепада давлений имеет внутреннюю резьбу, предусмотрены два штуцера с внутренней резьбой для подсоединения измерительных ниппелей для осуществления измерений дифференциальным манометром.
