Группа 11. Оборудование для систем "тёплого пола"

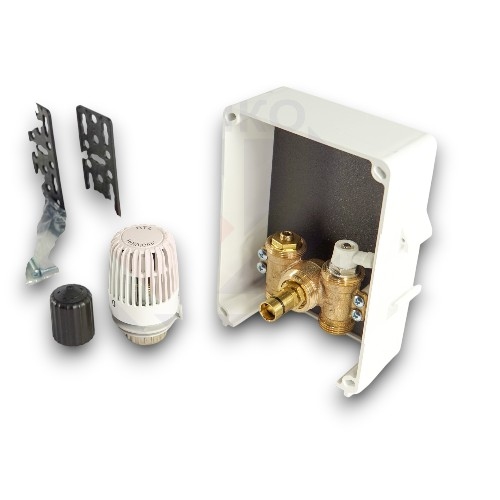

Функции Multibox RTL:

ограничение температуры в обратном трубопроводе

преднастройка

закрытие

возможность спуска воздуха

Цветовое исполнение: белый или хром. Универсальная установка на любых типах стен, благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

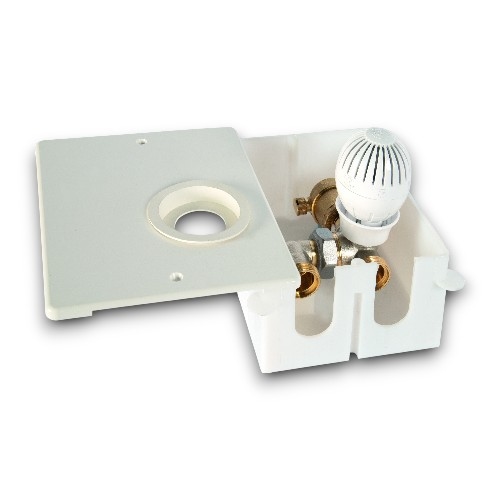

Комплект для теплого пола GIACOMINI R508K, включает: R508M + R414M + R470X001+R88IY002 и 2 фитинга Евроконус для труб диаметром 16⨯2.

Регулирование по температуре воздуха.

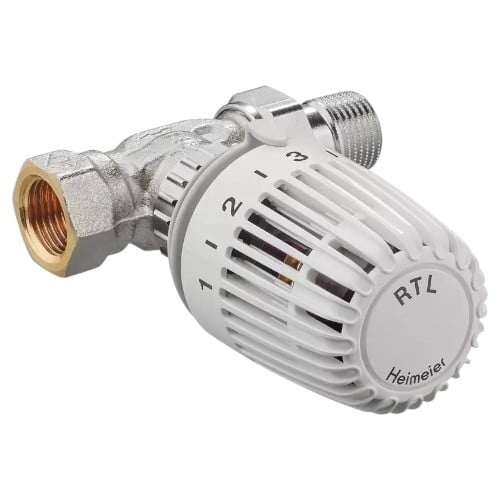

Ограничитель температуры RTL 15 предназначен для автоматического регулирования температуры обратного теплоносителя в системах:

• водяного тёплого пола (особенно небольших контуров до 15–20 м²),

• систем подогрева полотенцесушителей,

• локальных отопительных контуров с принудительной циркуляцией.

Основная функция — поддержание заданной температуры теплоносителя путём автоматического открытия или закрытия клапана при достижении установленного значения.

Конструкция и принцип работы

• Корпус: латунь с никелированным покрытием, устойчива к коррозии.

• Подключение: прямое исполнение, резьба G ½" (наружная/внутренняя — в зависимости от исполнения).

• Рабочий элемент: термоголовка с выносным датчиком температуры, расположенным непосредственно в потоке обратной воды.

• Температурный диапазон регулирования: 20…50 °C (типичное значение для RTL).

• Рабочее давление: до 10 бар.

• Допустимая температура теплоносителя: до 90 °C (кратковременно).

Принцип работы
Когда температура обратного теплоносителя достигает установленного значения, термоэлемент расширяется и перекрывает поток. При понижении температуры клапан вновь открывается, пропуская теплоноситель. Это обеспечивает стабильную работу системы без перегрева поверхности пола.

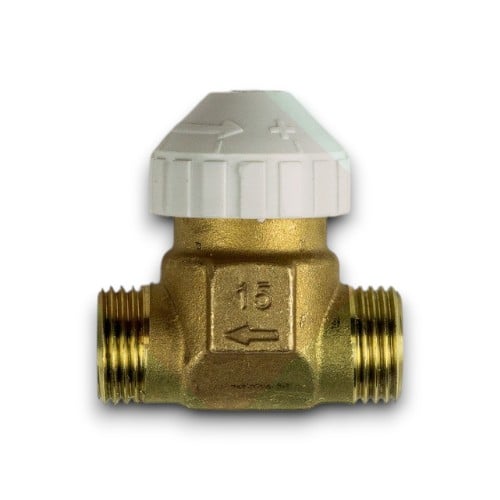

Клапан WATTS серии ZV2131 DN 15 подходит для регулирования температуры теплоносителя, например в системе внутрипольного отопления.

Клапаном можно управлять электроприводами или термостатическими головками с присоединением M30⨯1,5.
