Группа 17. Газовое оборудование

Система контроля с датчиком газа СГК-1-Б-CH₄ DN15 Низкого давления

Система СГК-1-Б-СН предназначена для контроля содержания природного газа в атмосфере помещений потребителя.

 Система СГК-1-Б-СН обеспечивает:
•   непрерывный автоматический контроль содержания природного газа (ГОСТ 5542-87) в воздухе помещений жилых зданий, коттеджей, квартир, других коммунально-бытовых помещений с газоиспользующим оборудованием по двум порогам 10% и 20% НКПР (по заказу возможно другое исполнение);
•     выдачу световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентрации газа, превышающей пороговый уровень и при обрыве или коротком замыкании чувствительного элемента;
•     перекрытие трубопровода подачи газа электромагнитным запорным клапаном при аварийной ситуации;

Комплект поставки:
     • сигнализатор загазованности природным газом бытовой СЗ-1Б; источник питания 5В 1А, длина кабеля 1,75 м;
     • клапан запорный газовый электромагнитный КЗГЭМ-БМ DN 15 PN 0,005 МПа
     • кабель соединительный для клапана длиной 3 м (по заказу возможна иная длина).
     Соединительный кабель оснащен разъемами для быстрого соединения и не требует разделки при монтаже.

СГК cигнализатор загазованности 1Б с 2-мя порогами

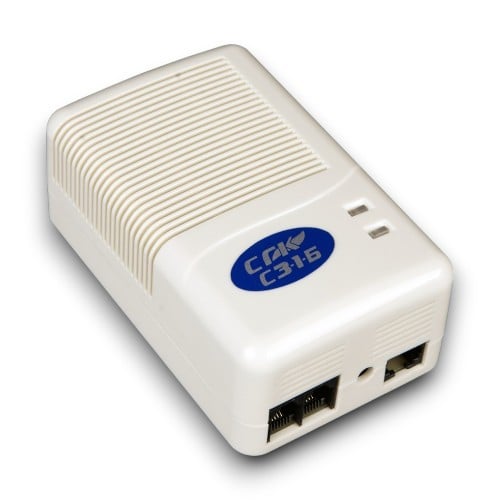

СЗ-1Б — устройство, предназначенное для непрерывного мониторинга уровня концентрации природного газа (CH4) в воздухе рабочей зоны, с возможностью подачи сигнала при превышении установленного порогового значения.

Устройство имеет прямоугольный пластиковый корпус. На задней стороне расположены крепежные отверстия для монтажа на стену, а также разъемы для подключения клапана и интерфейса RS-485. В верхней части находятся разъемы для доступа к кнопкам калибровки. На передней панели предусмотрены вентиляционные отверстия для охлаждения устройства и обеспечения поступления воздуха к датчику, а также индикаторы, показывающие работу аппарата.

Пороги:

1. 1-10% НКПР,

2. 2 - 20% НКПР

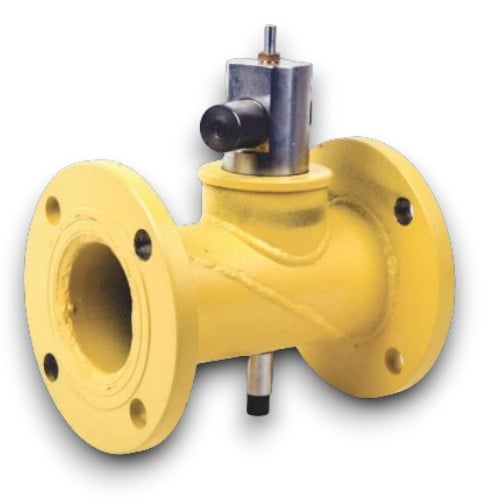

Система автономного контроля загазованности СГК-1-CH₄ DN50 НД

Для контроля содержаний природного газа в атмосфере помещений потребителя с клапаном с фланцевым присоединением .

Система СГК-1-СН обеспечивает:

• непрерывный автоматический контроль содержания природного газа (ГОСТ 5542-87) в воздухе помещений жилых зданий, коттеджей, квартир, других коммунально-бытовых помещений с газоиспользующим оборудованием по двум порогам - 10%НКПР и 20%НКПР;
• выдачу световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентрации газа, превышающей пороговый уровень и при обрыве или коротком замыкании чувствительного элемента;
• перекрытие трубопровода подачи газа электромагнитным запорным клапаном при аварийной ситуаций;

Система СГК-1-СН может применяться на любом коммунально-бытовом объекте, в котельных, в многоквартирных и частных дамах, коттеджных поселках и т.п.

Комплект стандартной поставки:

• сигнализатор загазованности природным газом СЗ-1
• клапан запорный газовый электромагнитный КЗГЭМ DN = 15...300 низкого (НД) или среднего (СД) давления
• кабель соединительный для клапана длиной 5 м (по заказу возможна иная длина)

В системах СГК-1-СН может быть до 250 сигнализаторов загазованности СЗ-1.Систему СГК-1-СН можно расширить до системы СГК-2, путем присоединения дополнительного сигнализатора загазованности. Систему СГК-1-СН можно расширить до СГК-3, путем присоединения блока БУПС-4.

К любой системе СГК можно присоединить дополнительное оборудование: блоки реле БР-1.4 или БР-2.0, пульт контрольный ПК-3 или ПК-4.

Система автономного контроля загазованности СГК-1-CH₄ DN65 НД

Для контроля содержаний природного газа в атмосфере помещений потребителя с клапаном с фланцевым присоединением .

Система СГК-1-СН обеспечивает:

• непрерывный автоматический контроль содержания природного газа (ГОСТ 5542-87) в воздухе помещений жилых зданий, коттеджей, квартир, других коммунально-бытовых помещений с газоиспользующим оборудованием  по двум  порогам - 10%НКПР и 20%НКПР;
• выдачу световой и звуковой сигнализации  в случае возникновения в контролируемом помещении концентрации газа, превышающей пороговый уровень и при обрыве или коротком замыкании чувствительного элемента;
• перекрытие трубопровода подачи газа электромагнитным запорным клапаном при аварийной ситуаций;

Система СГК-1-СН может применяться на любом коммунально-бытовом объекте, в котельных, в многоквартирных и частных дамах, коттеджных поселках и т.п

Комплект стандартной поставки:

• сигнализатор загазованности природным газом СЗ-1
• клапан запорный газовый электромагнитный КЗГЭМ DN = 15...300  низкого (НД) или среднего (СД) давления
• кабель соединительный для клапана длиной 5 м (по заказу возможна иная длина)

В системах СГК-1-СН может быть до 250 сигнализаторов загазованности СЗ-1.Систему СГК-1-СН можно расширить до системы СГК-2, путем присоединения дополнительного сигнализатора загазованности. Систему СГК-1-СН можно расширить до СГК-3, путем присоединения блока БУПС-4.

К любой системе СГК можно присоединить дополнительное оборудование: блоки реле БР-1.4 или БР-2.0, пульт контрольный ПК-3 или ПК-4.

Система автономного контроля загазованности СГК-1-CH₄ DN20 СД

Для контроля содержаний природного газа в атмосфере помещений потребителя с клапаном с фланцевым присоединением.

Система СГК-1-СН обеспечивает:

• непрерывный автоматический контроль содержания природного газа (ГОСТ 5542-87) в воздухе помещений жилых зданий, коттеджей, квартир, других коммунально-бытовых помещений с газоиспользующим оборудованием по двум порогам - 10%НКПР и 20%НКПР;
• выдачу световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентрации газа, превышающей пороговый уровень и при обрыве или коротком замыкании чувствительного элемента;
• перекрытие трубопровода подачи газа электромагнитным запорным клапаном при аварийной ситуаций;

Система СГК-1-СН может применяться на любом коммунально-бытовом объекте, в котельных, в многоквартирных и частных дамах, коттеджных поселках и т.п.

Комплект стандартной поставки:

• сигнализатор загазованности природным газом СЗ-1
• клапан запорный газовый электромагнитный КЗГЭМ DN = 15...300 среднего (СД) давления
• кабель соединительный для клапана длиной 5 м (по заказу возможна иная длина)

В системах СГК-1-СН может быть до 250 сигнализаторов загазованности СЗ-1.Систему СГК-1-СН можно расширить до системы СГК-2, путем присоединения дополнительного сигнализатора загазованности. Систему СГК-1-СН можно расширить до СГК-3, путем присоединения блока БУПС-4.

К любой системе СГК можно присоединить дополнительное оборудование: блоки реле БР-1.4 или БР-2.0, пульт контрольный ПК-3 или ПК-4.
