Группа 9. Оснастка для котельных и тепловых узлов

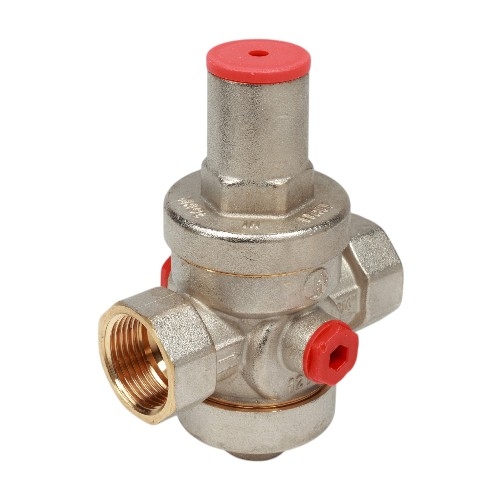

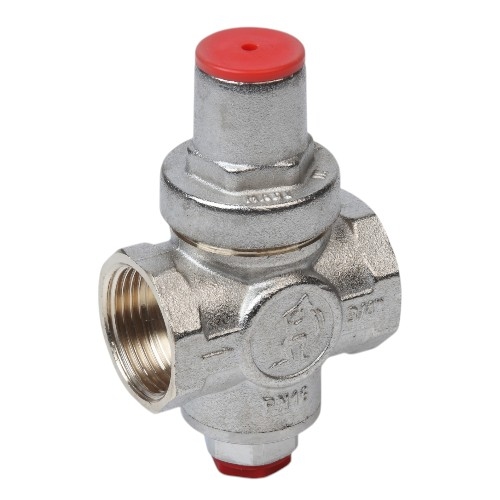

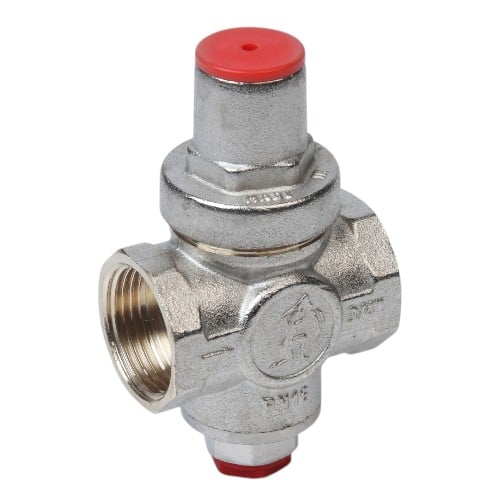

Редуктор давления XAJ605

Назначение

Редуктор давления XAJ605 предназначен для использования в системах холодного и горячего водоснабжения жилых и коммерческих зданий. Устройство эффективно снижает избыточное входное давление и поддерживает его на стабильном уровне, защищая трубопроводы, сантехническое оборудование и бытовые приборы от перепадов давления и гидроударов.

Принцип работы

Работа редуктора основана на балансе двух противоположно направленных сил — давления среды и усилия пружины:

• При снижении давления на выходе пружина открывает клапан, обеспечивая подачу воды.

• При достижении заданного давления клапан автоматически закрывается, ограничивая поток.

Это обеспечивает стабильное давление на выходе независимо от колебаний давления на входе.

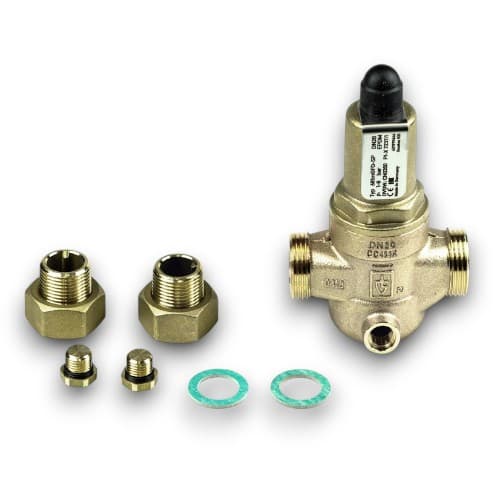

Мембранный редуктор давления GOETZE 681m

Редуктор предназначен для защиты бытовых систем водоснабжения, а также коммерческих и промышленных объектов от колебаний давления на входе. Устройство используется в случаях, когда необходимо стабильно поддерживать заданное давление на выходе, независимо от изменений входного давления в трубопроводной сети.

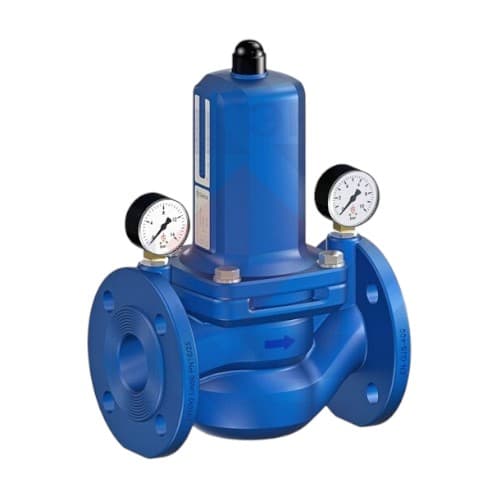

Мембранный редуктор давления GOETZE 382m предназначен для поддержания стабильного давления воды в системах водоснабжения и отопления. Надёжный чугунный корпус с фланцевым соединением обеспечивает долговечность и лёгкость монтажа.

Преимущества:

• Диапазон регулировки давления: 1,5–7 бар

• Фланцевое подключение DN 65

• Автоматическое поддержание давления независимо от колебаний входного давления и расхода

• Манометры для контроля давления в комплекте

• Уплотнения EPDM, безопасные для питьевой воды

• Простое обслуживание благодаря картриджной конструкции клапана

Применение:
Для бытовых, коммерческих и промышленных систем водоснабжения и отопления, где требуется стабильное давление воды.

Технические характеристики:

• Материал корпуса: чугун

• Температурный диапазон: +5 °C … +65 °C

• Максимальное входное давление: до 16 бар

• Вес: ~20–22 кг (для DN 65)

Комплектация:
Редуктор давления, манометры, фланцевые прокладки.

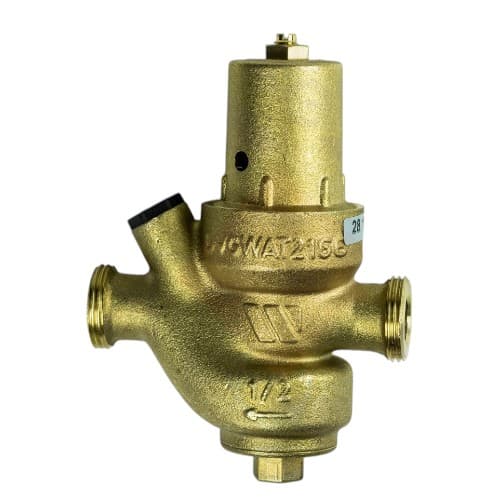

Редукционный мембранный клапан WATTS DRV

Клапан с оптимизированным седлом поставляется в комплекте с разъемными резьбовыми соединениями. Корпус и колпачок выполнены из латуни. Встроенный фильтр грубой очистки оснащён сеткой из нержавеющей стали: для размеров 1/2", 3/4", 1" — 600 μ, для 1.1/4", 1.1/2", 2" — 750 μ
